جدول المعايير الفنية لسلسلة VD4 بقدرة 40.5 كيلوفولت |
|||||||||||
| المعايير الفنية | سلسلة 40.5 كيلوفولت | ||||||||||
| المواصفات المعتمدة | GB/T 1984، IEC 62271-100 | ||||||||||
| الجهد المقنن (Ur) | 40.5 كيلوفولت | ||||||||||
| جهد التحمل بتردد الطاقة (Ud) | 95 كيلوفولت (لمدة دقيقة واحدة) | ||||||||||
| جهد التحمل لصدمات البرق (Up) | 185 كيلوفولت | ||||||||||
| التردد المقنن (fr) | 50/60 هرتز | ||||||||||
| التيار المقنن (Ir) (عند درجة حرارة محيط 40 درجة مئوية) |
1250 أمبير، 1600 أمبير، 2000 أمبير، 2500 أمبير | ||||||||||
| تيار القطع المقنن (Isc) | 25 كيلو أمبير، 31.5 كيلو أمبير | ||||||||||
| تيار التحمل قصير المدى المقنن (Ik) | 25 كيلو أمبير، 31.5 كيلو أمبير (لمدة 4 ثوانٍ) | ||||||||||
| تيار القمة التحمل المقنن (Ip) | 63 كيلو أمبير، 80 كيلو أمبير | ||||||||||
| تسلسل التشغيل | فتح - 0.3 ثانية - إغلاق وفتح - 180 ثانية - إغلاق وفتح | ||||||||||
| زمن الفتح | 30 ~ 45 مللي ثانية | ||||||||||
| زمن الإغلاق | 55 ~ 67 مللي ثانية | ||||||||||
| زمن الفتح والإغلاق الكلي | لا يزيد عن 60 مللي ثانية | ||||||||||
| العمر الميكانيكي | 10000 دورة تشغيل | ||||||||||
| الأبعاد الخارجية (ارتفاع × عرض × عمق) (القيم النموذجية للنوع المتنقل بالعربة) |
1515 × 1055 × 710 مليمتر | ||||||||||
| المسافة بين الأطوار | 360 مليمتر | ||||||||||
| الوزن المرجعي | 240 - 320 كيلوغرام | ||||||||||
| ملاحظة : يستخدم قاطع الدائرة بقدرة 40.5 كيلوفولت آلية زنبركية حلزونية مستوية خاصة بدلاً من آلية EL التقليدية، وذلك لاستيفاء متطلبات مستويات الجهد العالية. | |||||||||||

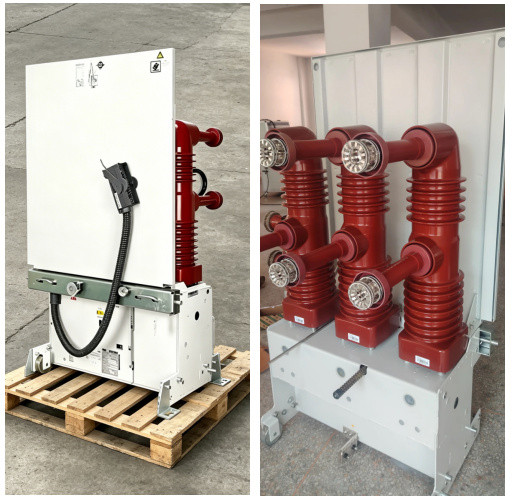

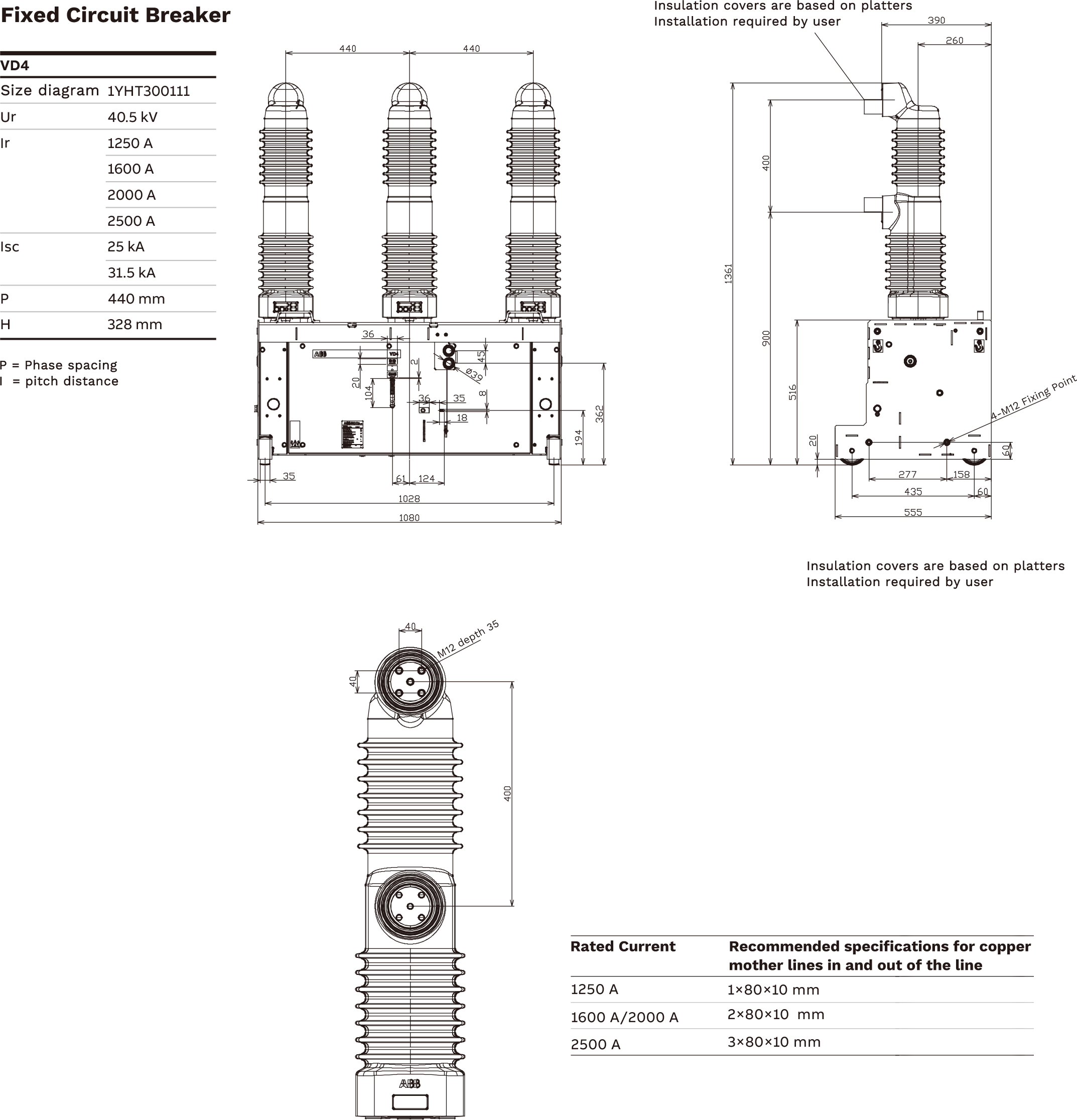

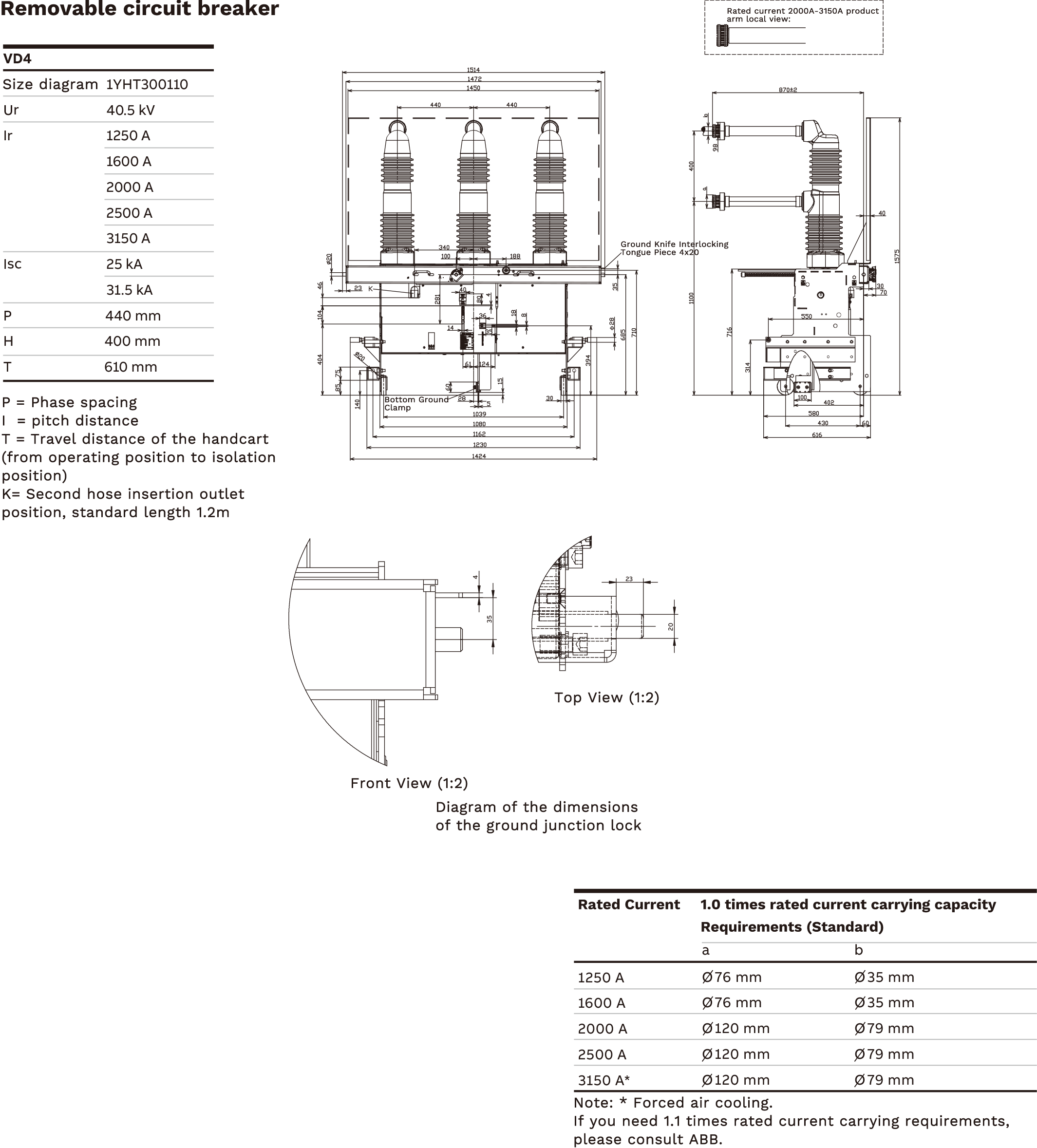

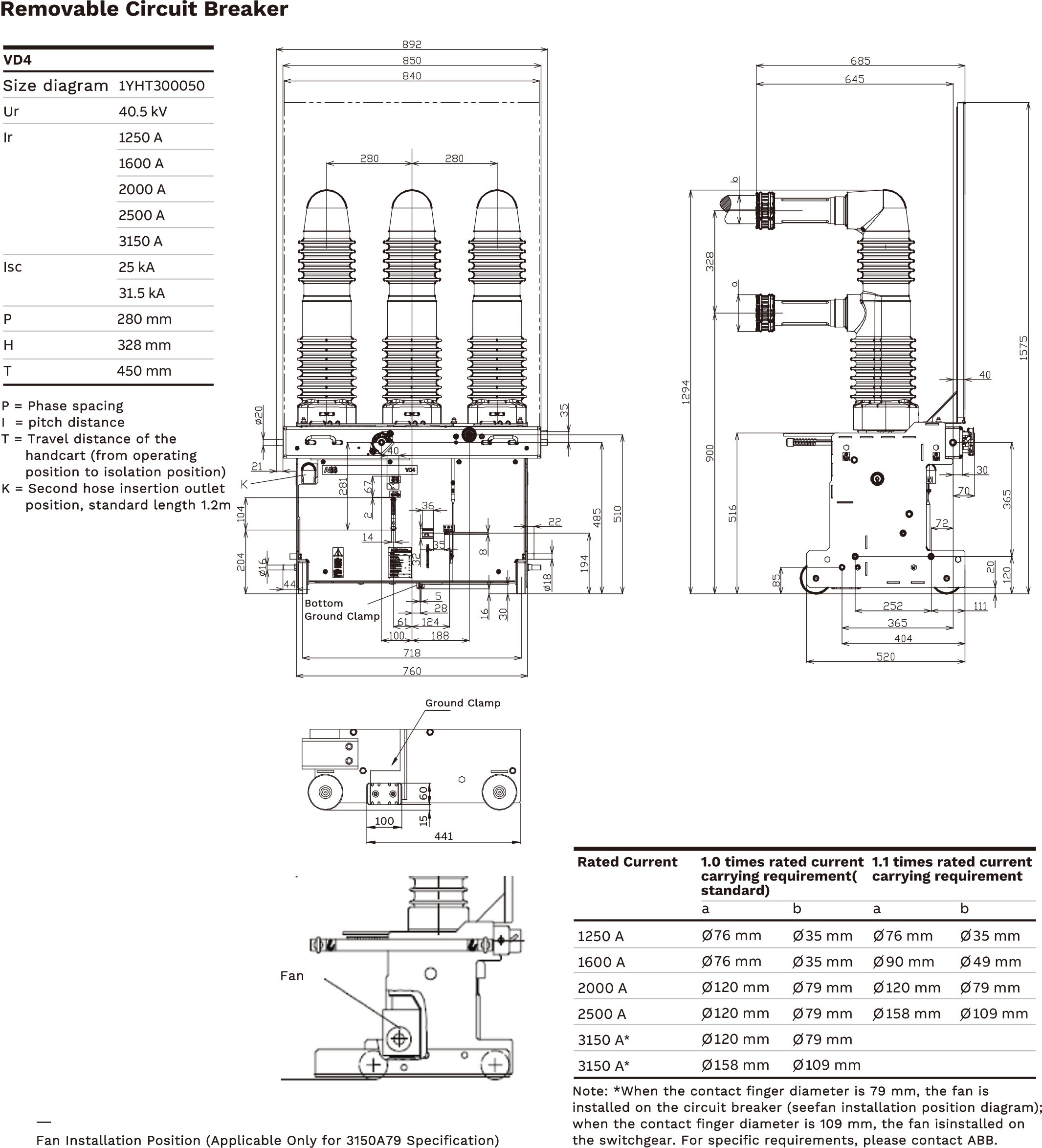

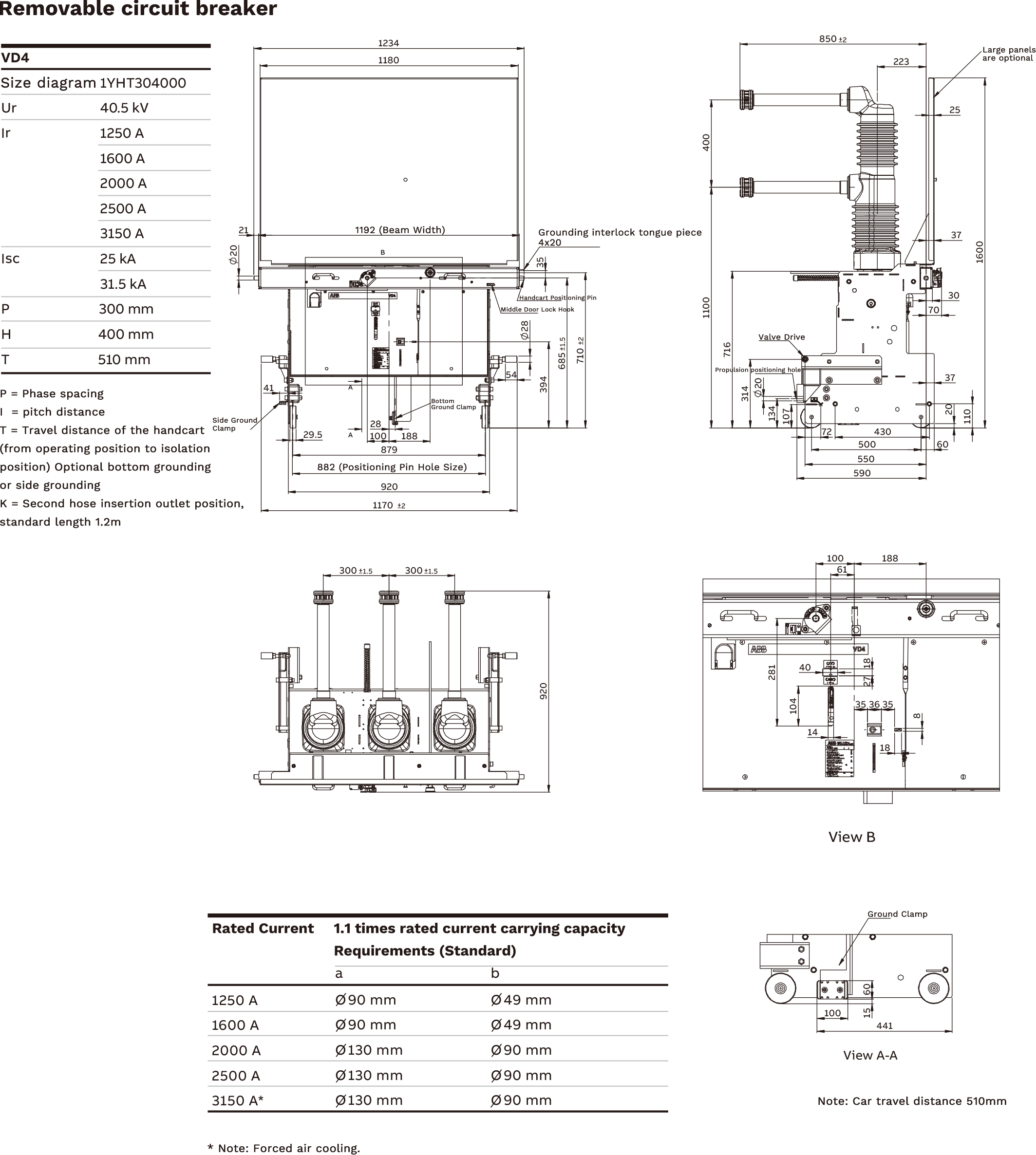

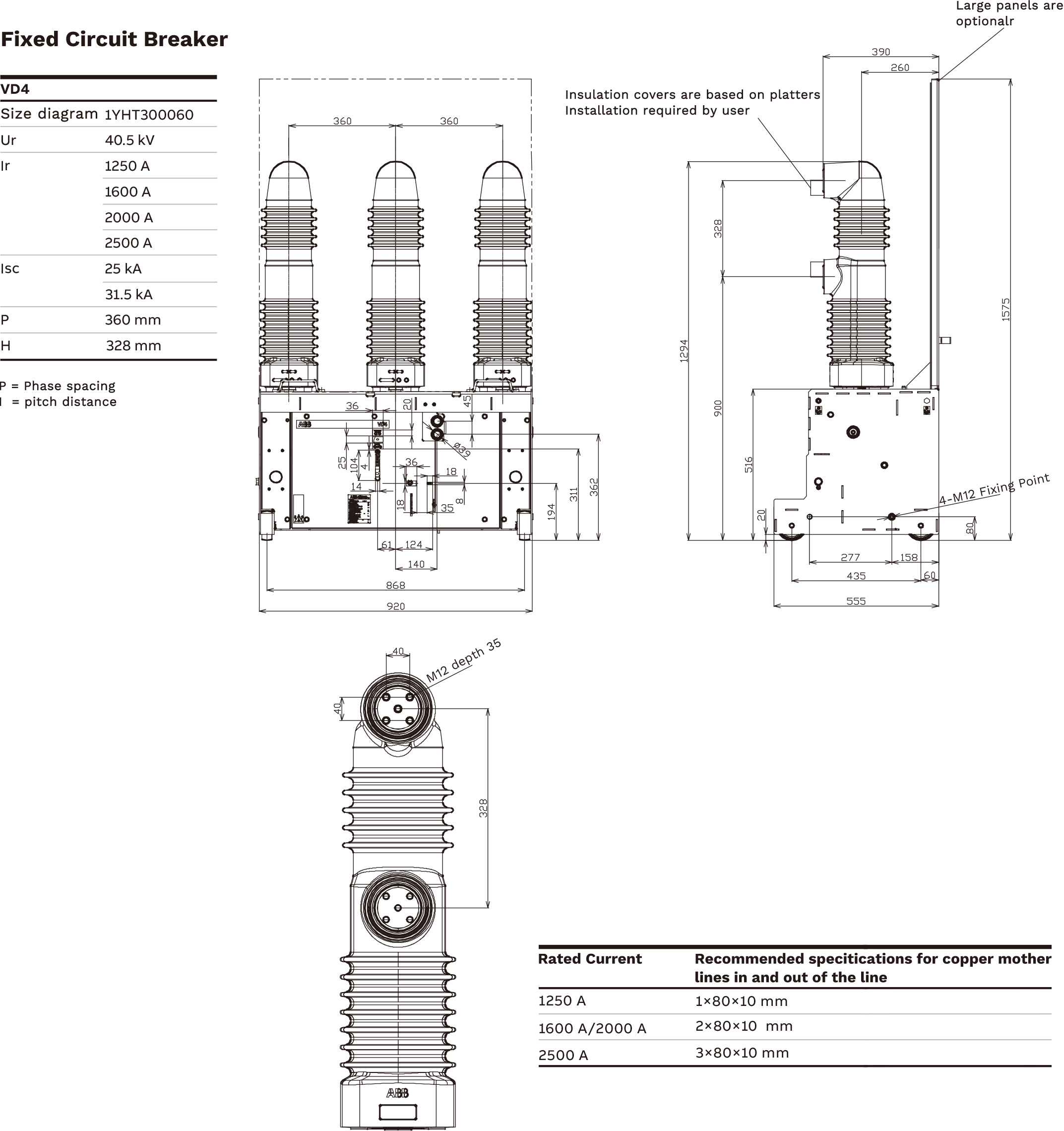

| الأبعاد |
| قائمة الموديلات الكاملة القياسية لـ VD4 بقدرة 40.5 كيلوفولت | |||||||||||
| تغطي سلسلة VD4 القياسية بقدرة 40.5 كيلوفولت المواصفات التالية: | |||||||||||
| 1. مواصفات 1250 أمبير (رمز التيار 12) | |||||||||||
| تيار القطع | المسافة بين الأطوار | موديل العربة المتنقلة | الموديل الثابت | ||||||||
| 25 كيلو أمبير | P280 / P360 | VD4 40.12.25 P280 | VD4 40.12.25 P360 | ||||||||
| 31.5 كيلو أمبير | P280 / P360 | VD4 40.12.31 P280 | VD4 40.12.31 P360 | ||||||||
| 2. مواصفات 1600 أمبير (رمز التيار 16) | |||||||||||
| تيار القطع | المسافة بين الأطوار | موديل العربة المتنقلة | الموديل الثابت | ||||||||
| 25 كيلو أمبير | P280 / P360 | VD4 40.16.25 P280 | VD4 40.16.25 P360 | ||||||||
| 31.5 كيلو أمبير | P280 / P360 | VD4 40.16.31 P280 | VD4 40.16.31 P360 | ||||||||
| أمثلة على الموديلات الفعلية: | |||||||||||
| VD4 40.16.25 P6 110NST (نوع ثابت، رقم الطلب: 51000645) | |||||||||||
| VD4 40.16.25 P280 (نوع متنقل بالعربة) | |||||||||||
| 3. مواصفات 2000 أمبير (رمز التيار 20) | |||||||||||
| تيار القطع | المسافة بين الأطوار | موديل العربة المتنقلة | الموديل الثابت | ||||||||
| 25 كيلو أمبير | P280 / P360 | VD4 40.20.25 P280 | VD4 40.20.25 P360 | ||||||||
| 31.5 كيلو أمبير | P280 / P360 | VD4 40.20.31 P280 | VD4 40.20.31 P360 | ||||||||
| 4. مواصفات 2500 أمبير (رمز التيار 25) | |||||||||||
| تيار القطع | المسافة بين الأطوار | موديل العربة المتنقلة | الموديل الثابت | ||||||||
| 25 كيلو أمبير | P280 / P360 | VD4 40.25.25 P280 | VD4 40.25.25 P360 | ||||||||
| 31.5 كيلو أمبير | P280 / P360 | VD4 40.25.31 P280 | VD4 40.25.31 P360 | ||||||||
| 5. مواصفات 3150 أمبير (رمز التيار 31) | |||||||||||
| تيار القطع | المسافة بين الأطوار | موديل العربة المتنقلة | الموديل الثابت | ||||||||
| 25 كيلو أمبير | P280 / P360 | VD4 40.31.25 P280 | VD4 40.31.25 P360 | ||||||||
| 31.5 كيلو أمبير | P280 / P360 | VD4 40.31.31 P280 | VD4 40.31.31 P360 | ||||||||
