📊 تفاصيل المواصفات الفنية:

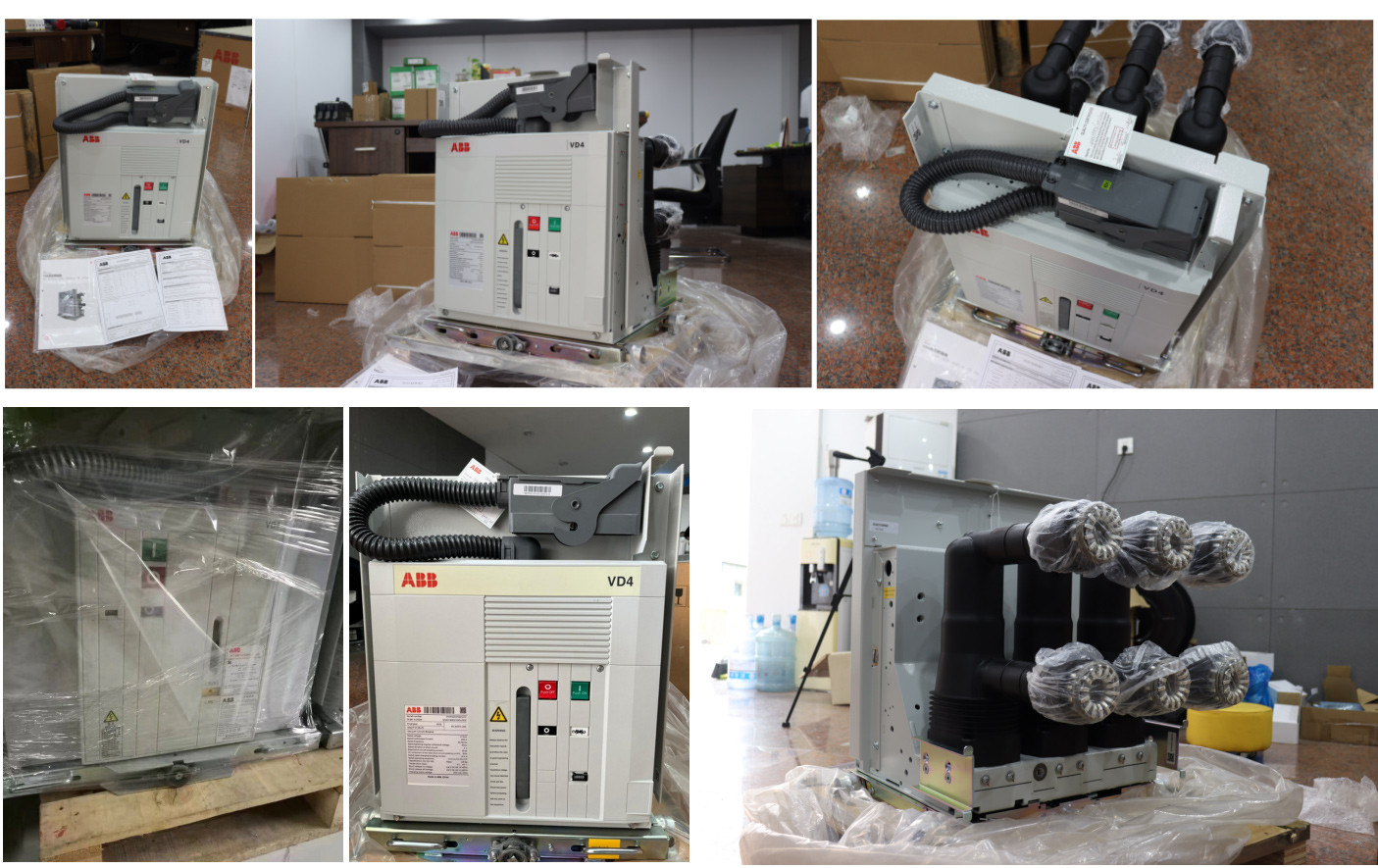

جدول المعايير الفنية لسلسلة VD4 بقدرة 12 كيلوفولت / 17.5 كيلوفولت
المعايير الفنية	سلسلة 12 كيلوفولت	سلسلة 17.5 كيلوفولت
المعايير المعتمدة	GB/T 1984، IEC 62271-100	IEC 62271-100
الجهد المقنن (Ur)	12 كيلوفولت	17.5 كيلوفولت
جهد التحمل بتردد الطاقة (Ud)	42 كيلوفولت (دقيقة واحدة) / 28 كيلوفولت	38 كيلوفولت
جهد التحمل للصواعق الكهربائية (Up)	75 كيلوفولت	95 كيلوفولت
التردد المقنن (fr)	50/60 هرتز	50/60 هرتز
التيار المقنن (Ir) (عند درجة حرارة محيط 40 درجة مئوية)	630 أمبير، 1250 أمبير، 1600 أمبير، 2000 أمبير، 2500 أمبير، 3150 أمبير، 4000 أمبير⁽¹⁾	630 أمبير، 1250 أمبير، 1600 أمبير، 2000 أمبير، 2500 أمبير، 3150 أمبير، 4000 أمبير⁽¹⁾
تيار القطع المقنن (Isc)	25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير	25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير
تيار التحمل اللحظي المقنن (Ik)	25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير	25 كيلو أمبير، 31.5 كيلو أمبير، 40 كيلو أمبير
تيار الذروة التحملي المقنن (Ip)	63 كيلو أمبير، 80 كيلو أمبير، 100 كيلو أمبير	63 كيلو أمبير، 80 كيلو أمبير، 100 كيلو أمبير
تسلسل التشغيل	فتح - 0.3 ثانية - إغلاق وفتح - 15 ثانية - إغلاق وفتح	فتح - 0.3 ثانية - إغلاق وفتح - 15 ثانية - إغلاق وفتح
زمن الفتح	33...60 مللي ثانية	33...60 مللي ثانية
زمن الإغلاق	50...80 مللي ثانية	50...80 مللي ثانية
زمن الفتح والإغلاق	43...75 مللي ثانية	43...75 مللي ثانية
العمر الميكانيكي	30000 دورة تشغيل	30000 دورة تشغيل
الأبعاد الخارجية (ارتفاع×عرض×عمق) (القيم النموذجية للنوع الثابت)	461/589 × 450/570/700 × 424 مليمتر	461/616 × 570/750 × 424/459 مليمتر
الوزن المرجعي	73 - 120 كجم (النوع الثابت)	80 - 163 كجم (النوع الثابت)
ملاحظة: الموديل بقدرة 4000 أمبير يتطلب تبريدًا بالهواء القسري.

الأبعاد

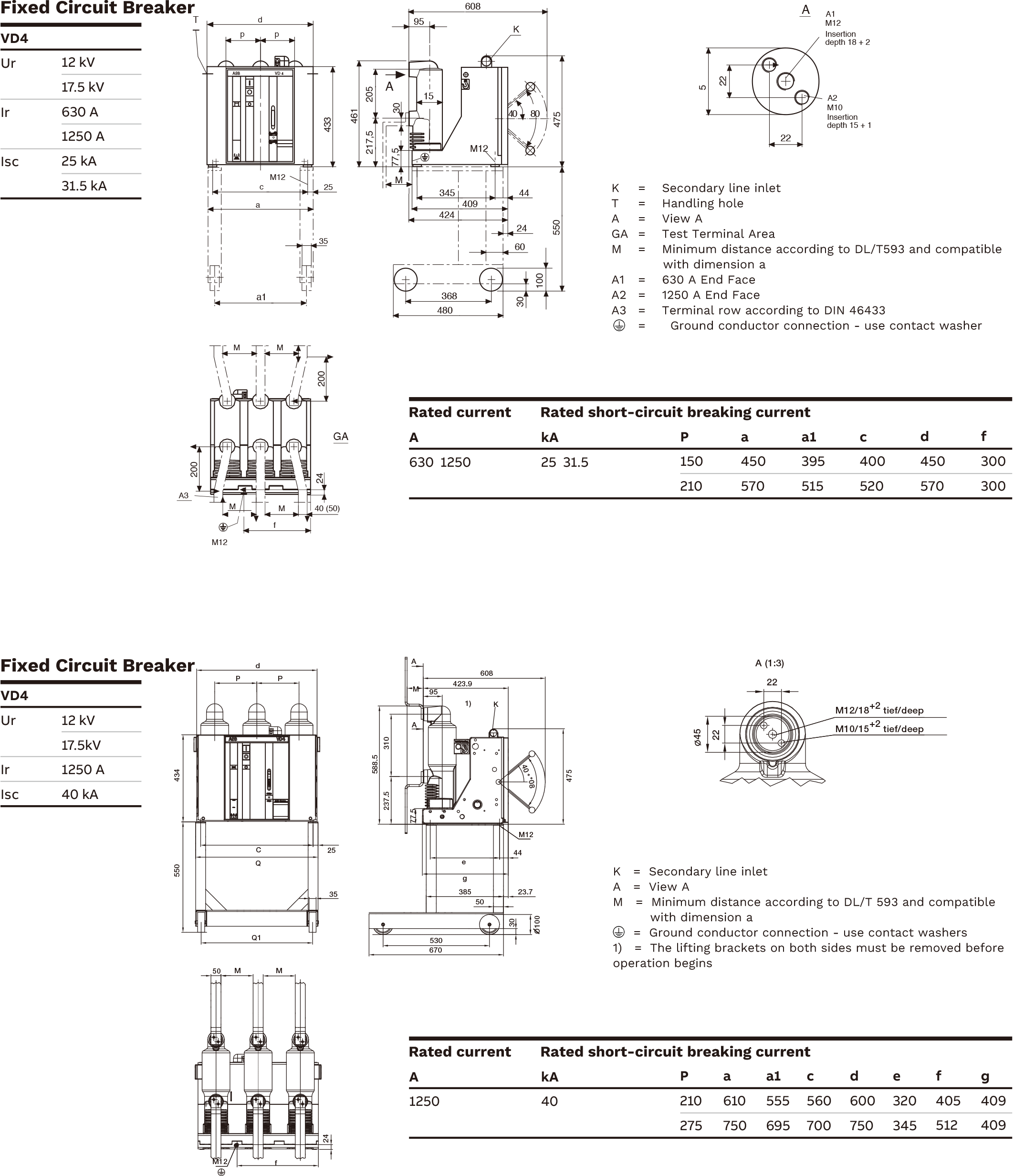

1-Fixed circuit breaker 12kV

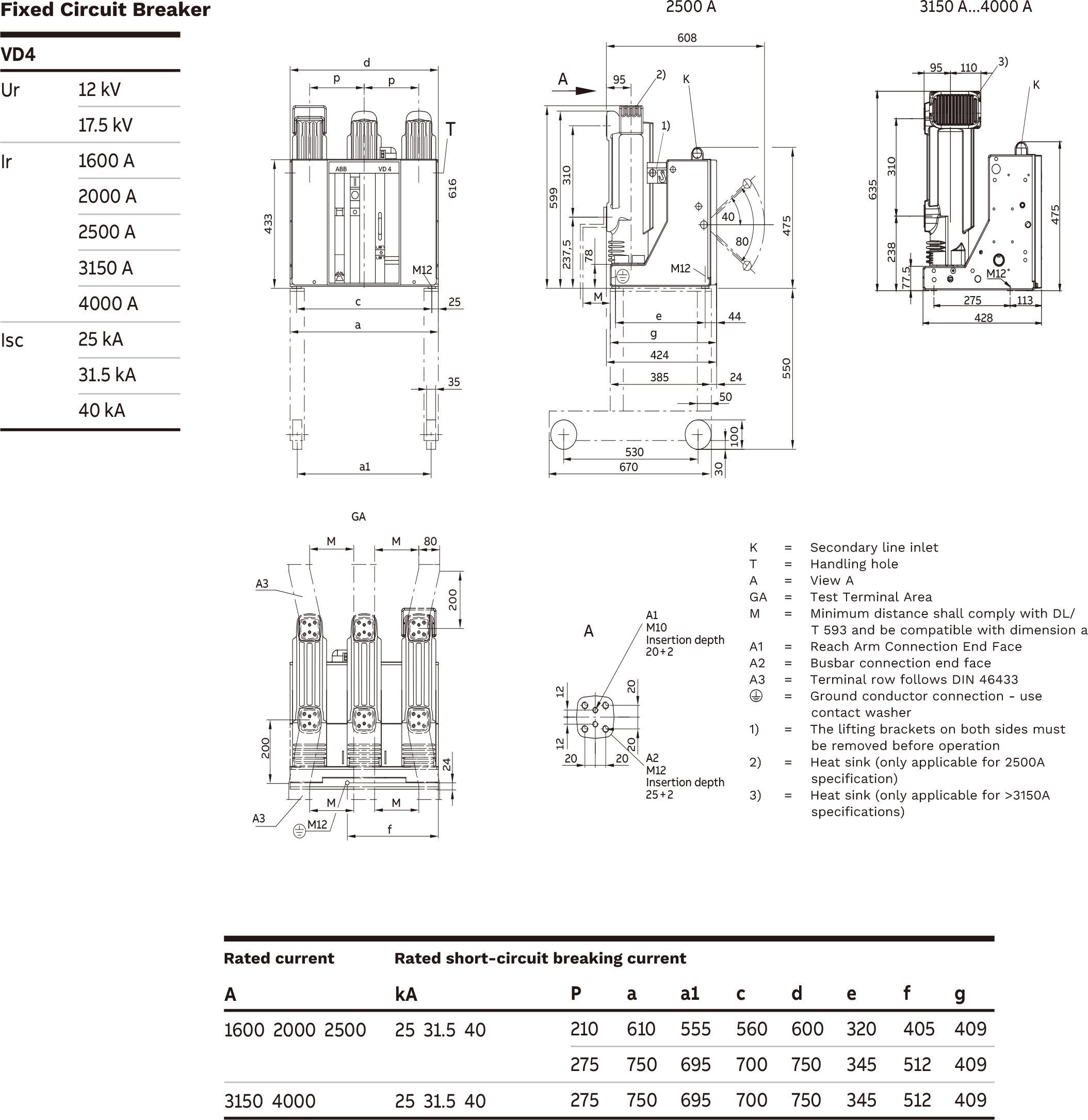

2-Fixed circuit breaker 12kV

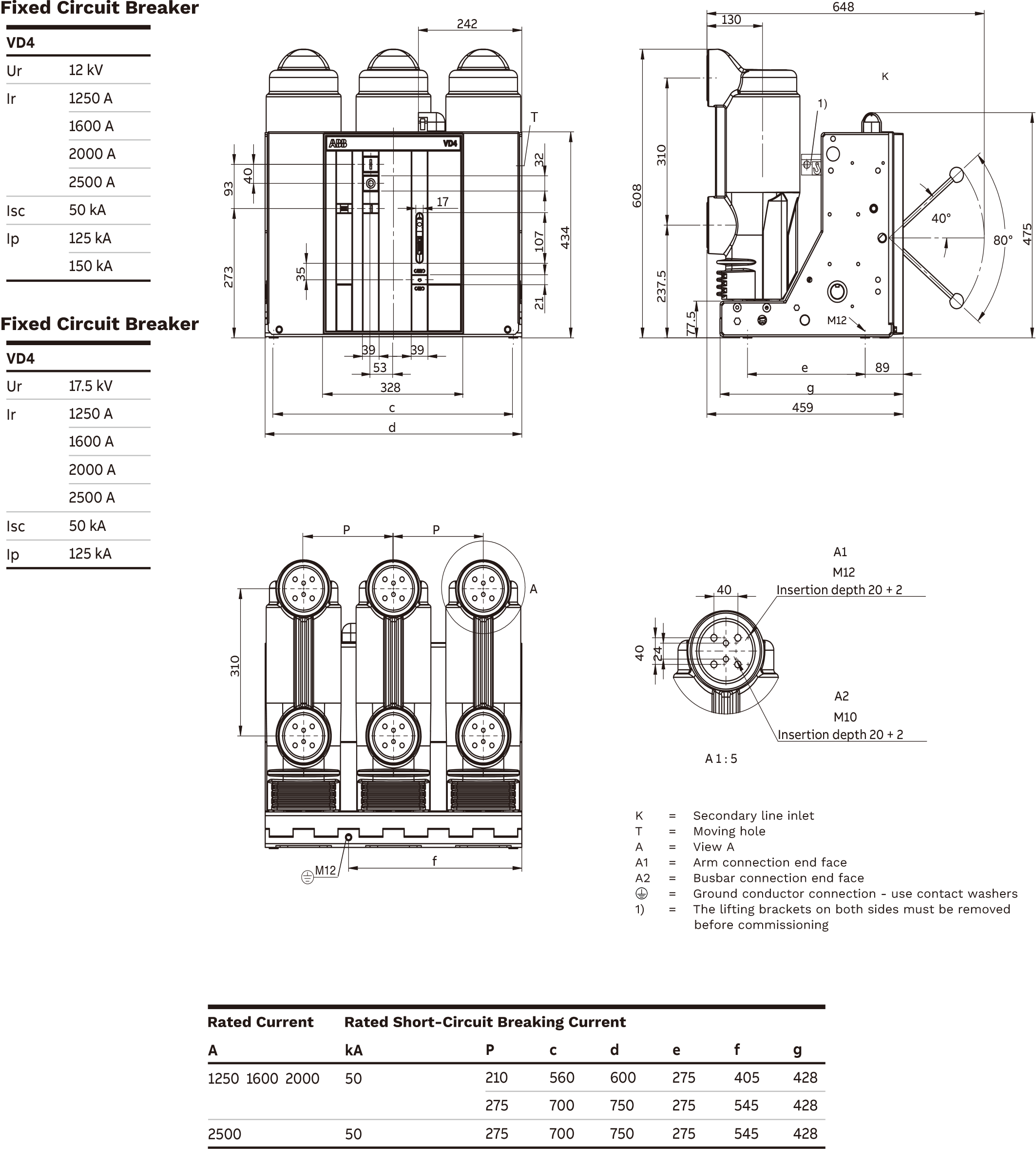

3-Fixed circuit breaker 12kV

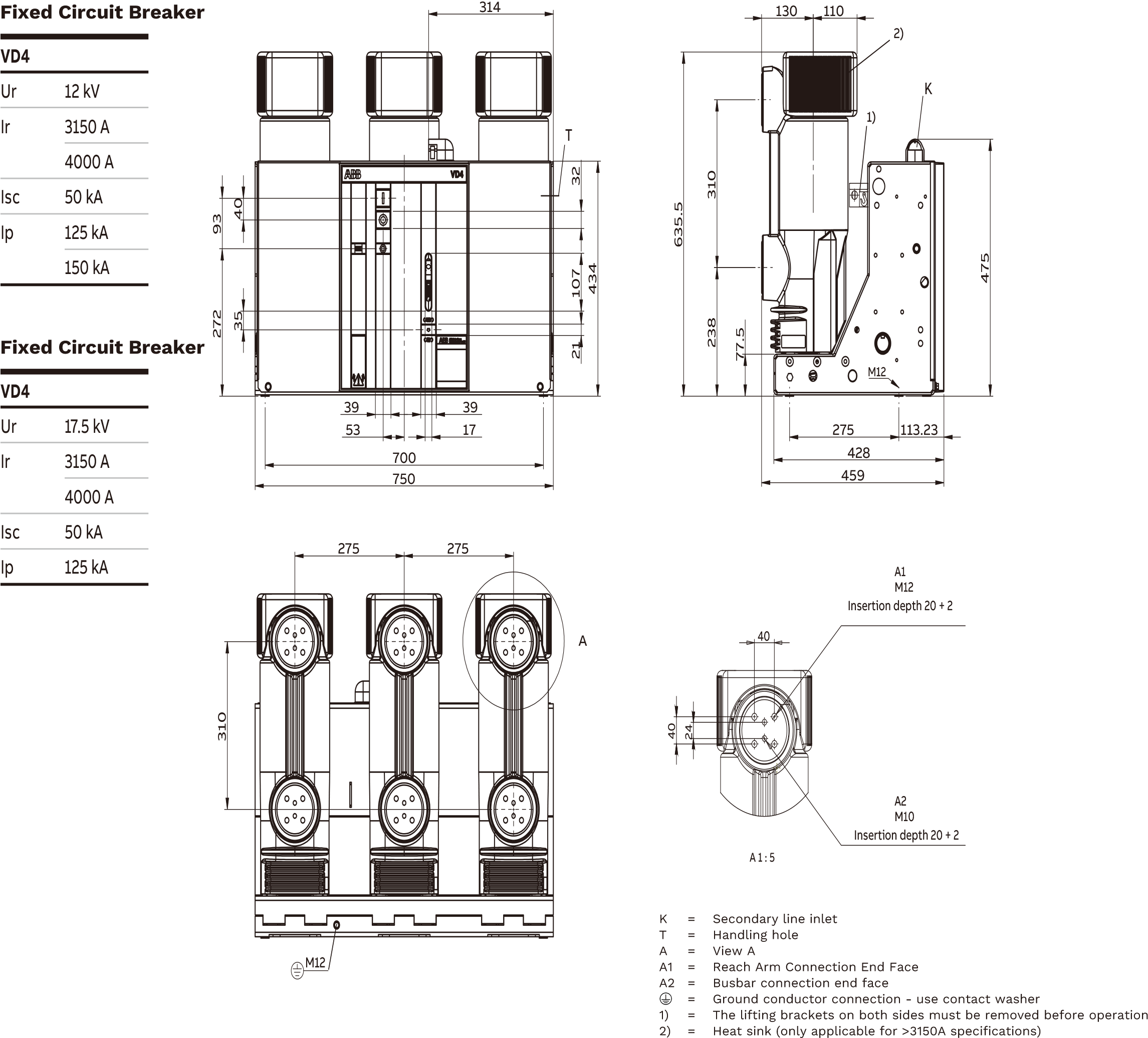

4-Fixed circuit breaker 12kV

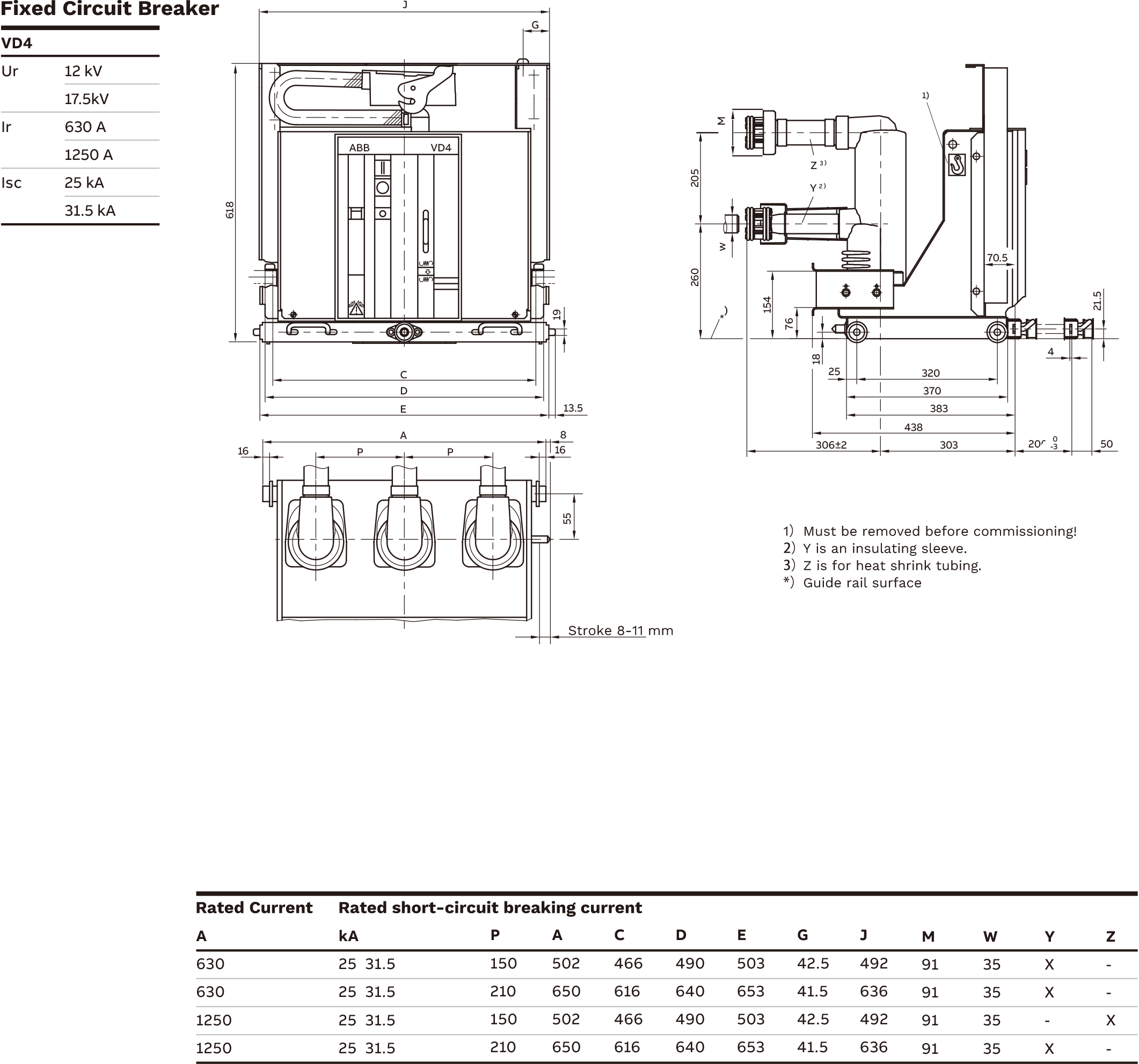

5-Fixed circuit breaker 12kV

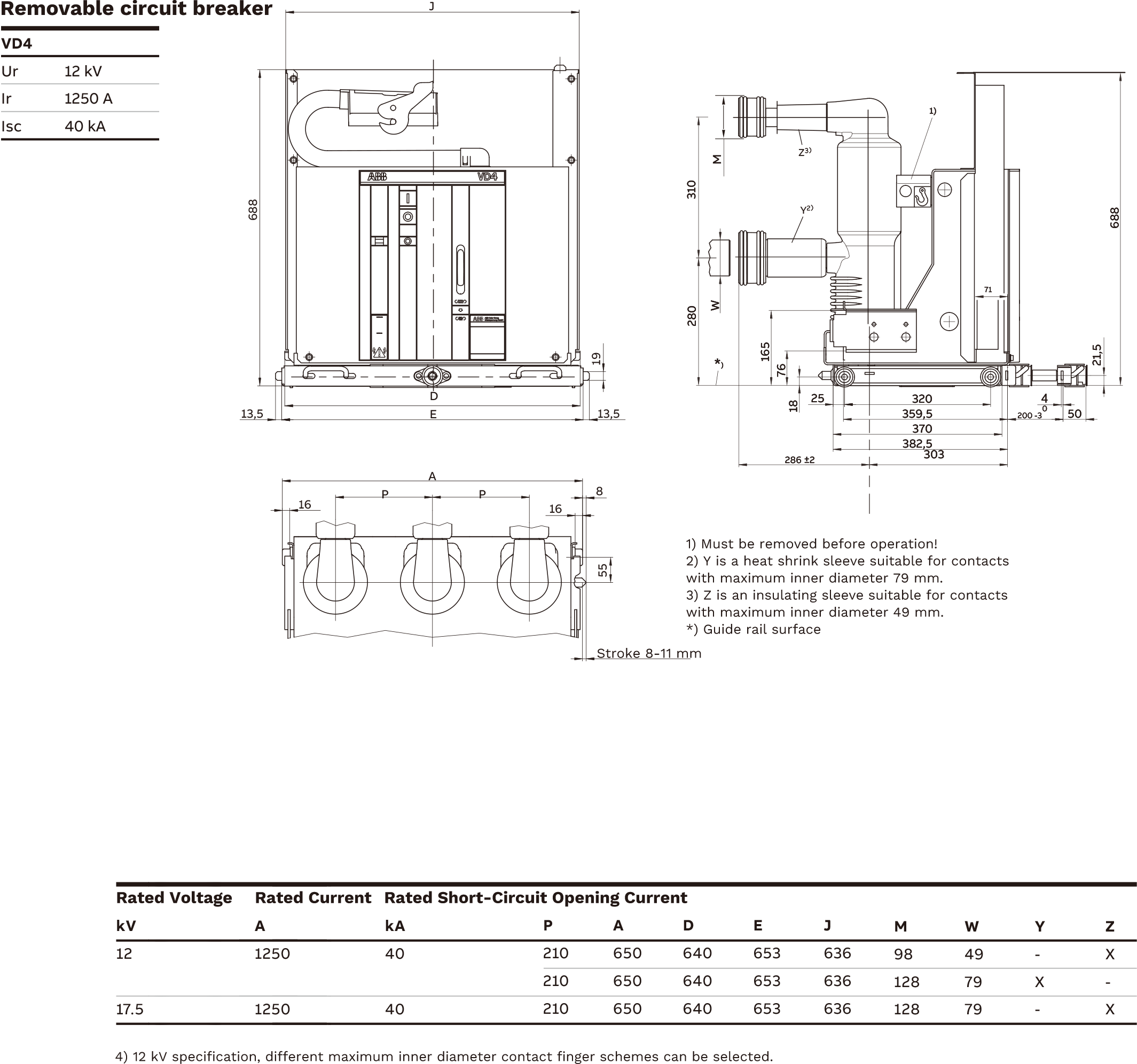

6-Withdrawable circuit breaker 12kV

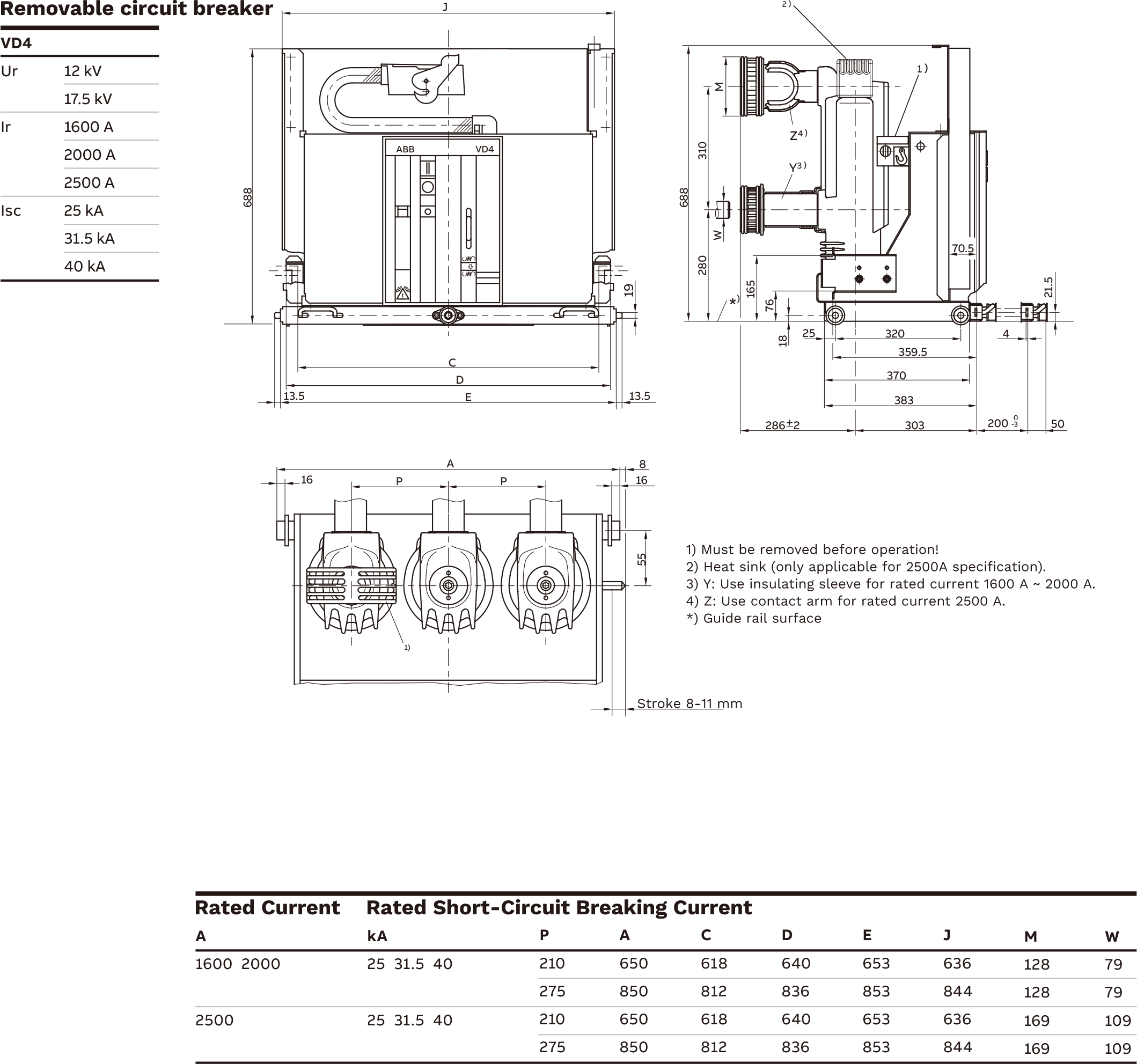

7-Withdrawable circuit breaker 12kV

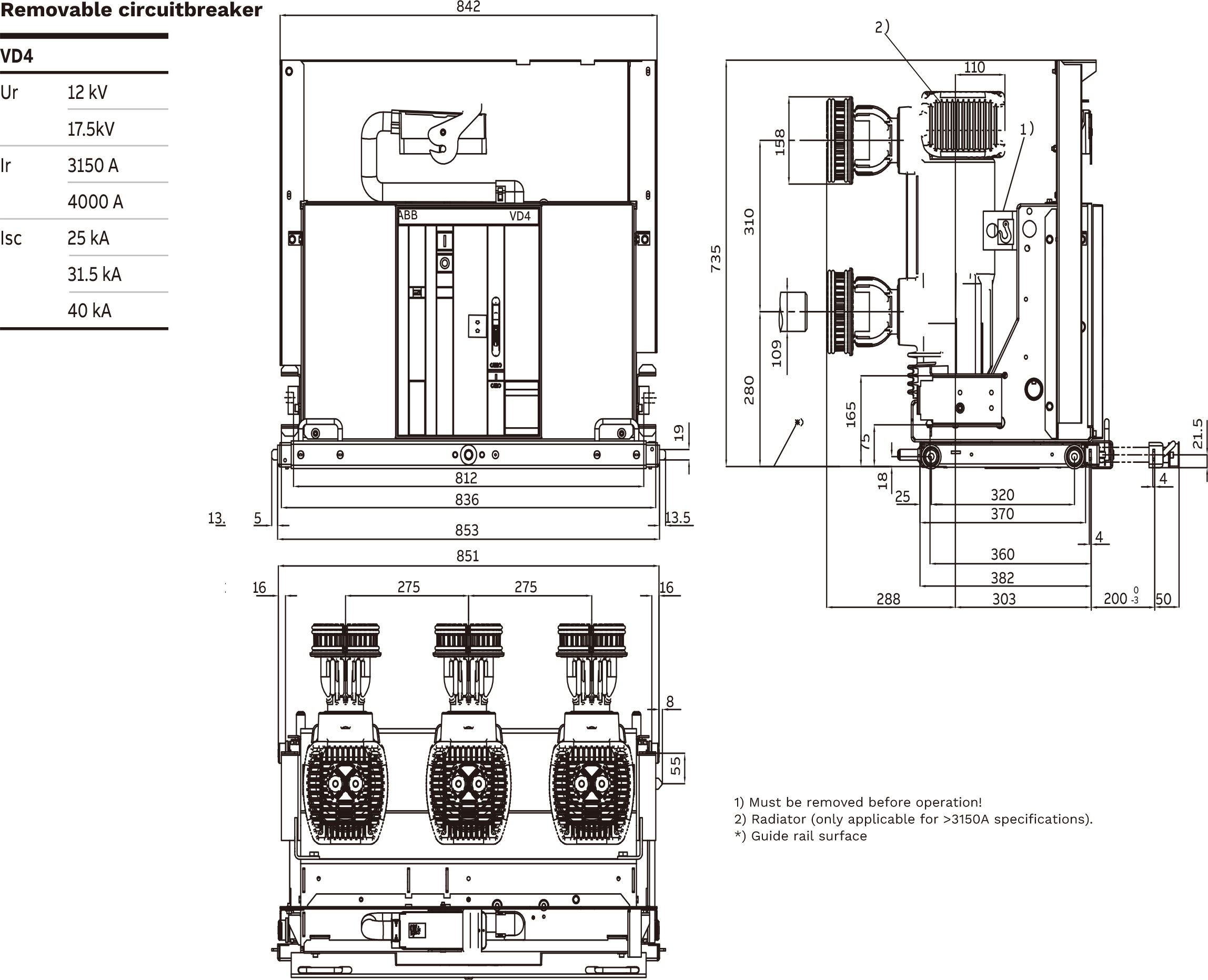

8-Withdrawable circuit breaker 12kV

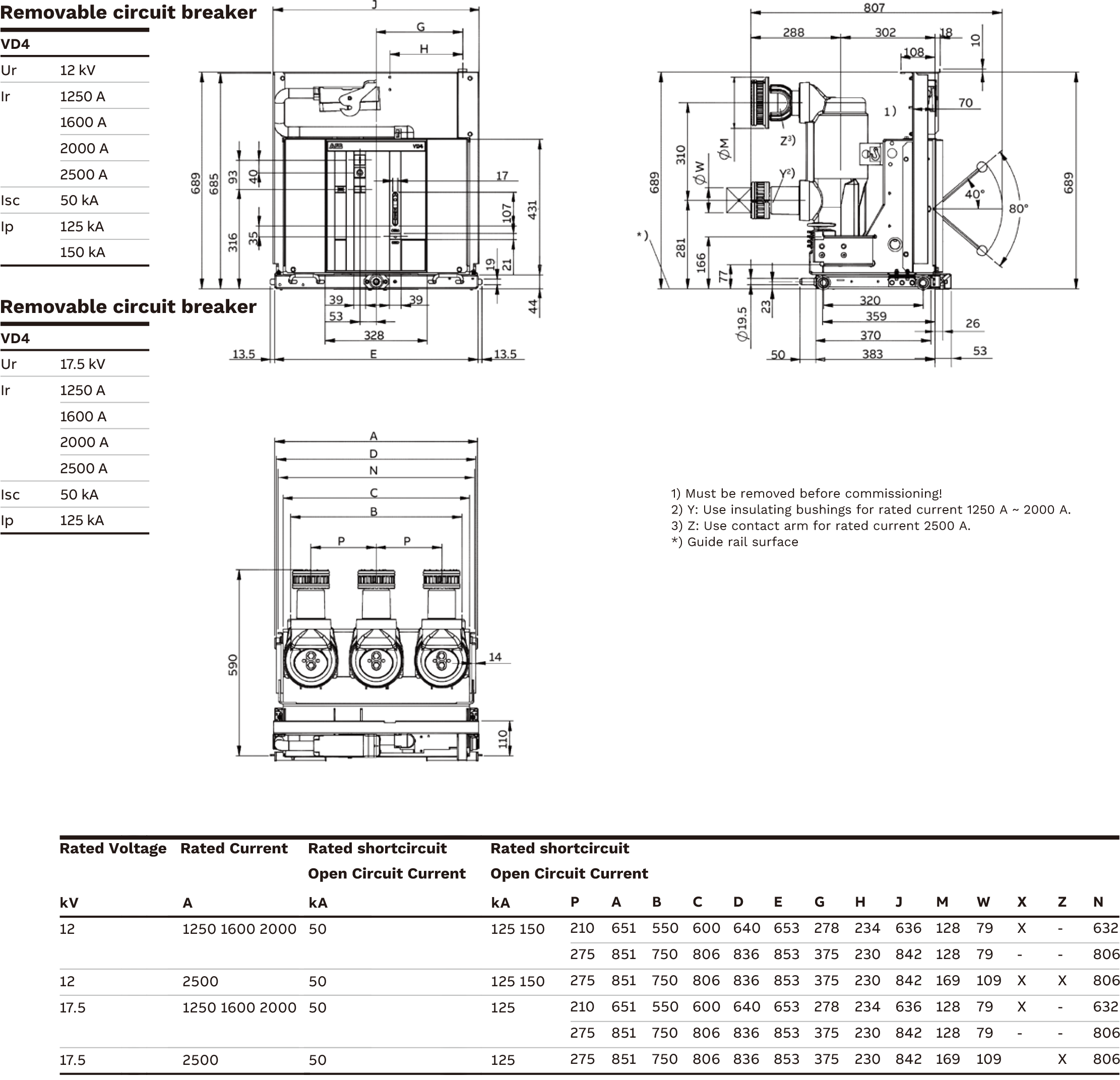

9-Withdrawable circuit breaker 12kV

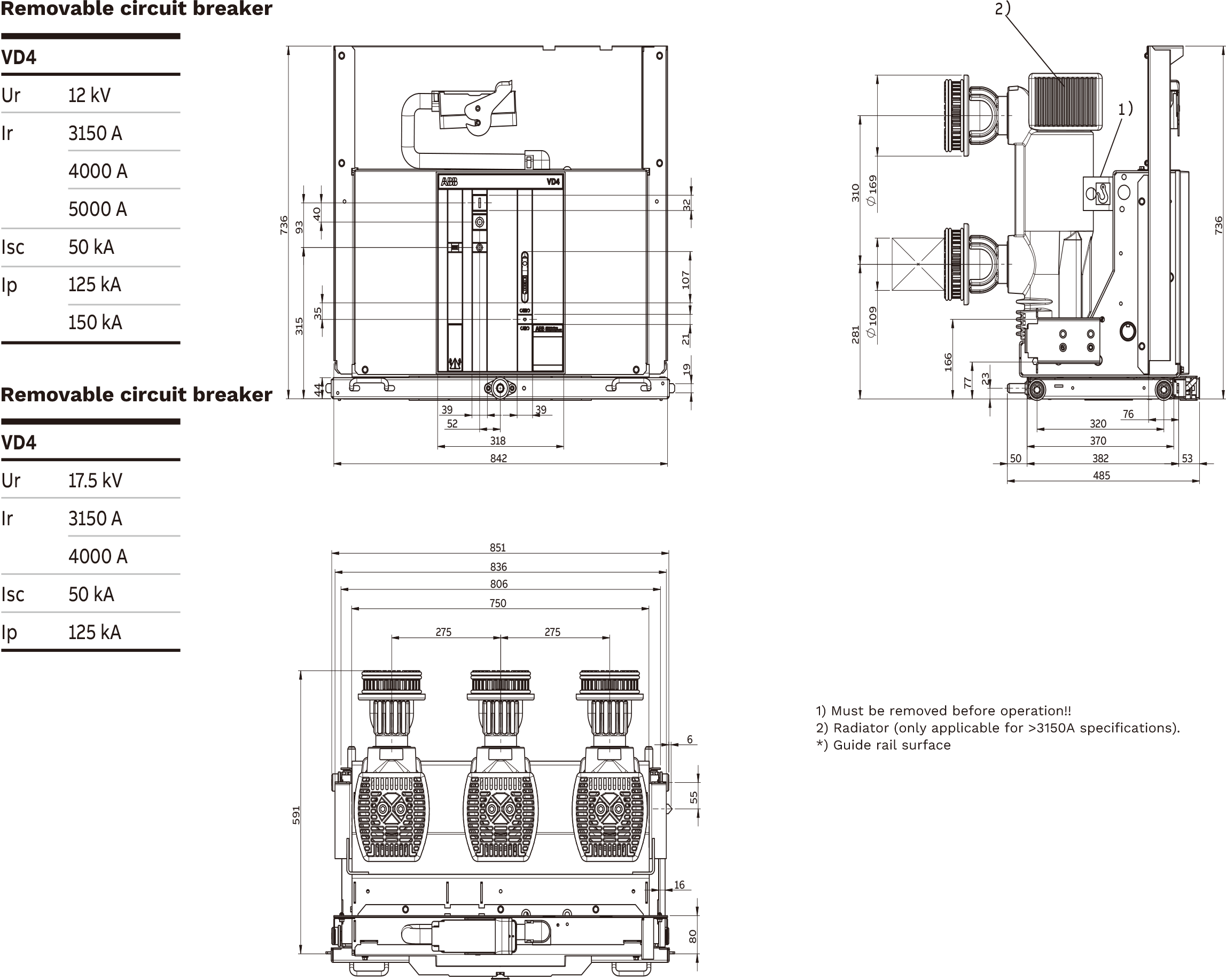

10-Withdrawable circuit breaker 12kV

قائمة النماذج القياسية الكاملة لسلسلة VD4 بجهد 12 كيلوفولت
تضم السلسلة القياسية VD4 بجهد 12 كيلوفولت المواصفات التالية:
١. مواصفات 630 أمبير (رمز التيار 06)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P150	VD4/P 12.06.25 P150	VD4 12.06.25 P150
25 كيلو أمبير	P210	VD4/P 12.06.25 P210	VD4 12.06.25 P210
31.5 كيلو أمبير	P210	VD4/P 12.06.32 P210	VD4 12.06.32 P210
٢. مواصفات 1250 أمبير (رمز التيار 12)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P150	VD4/P 12.12.25 P150	VD4 12.12.25 P150
25 كيلو أمبير	P210	VD4/P 12.12.25 P210	VD4 12.12.25 P210
31.5 كيلو أمبير	P150	VD4/P 12.12.32 P150	VD4 12.12.32 P150
31.5 كيلو أمبير	P210	VD4/P 12.12.32 P210	VD4 12.12.32 P210
40 كيلو أمبير	P210	VD4/P 12.12.40 P210	VD4 12.12.40 P210
40 كيلو أمبير	P275	VD4/P 12.12.40 P275	VD4 12.12.40 P275
٣. مواصفات 1600 أمبير (رمز التيار 16)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P210	VD4/P 12.16.25 P210	VD4 12.16.25 P210
31.5 كيلو أمبير	P210	VD4/P 12.16.32 P210	VD4 12.16.32 P210
40 كيلو أمبير	P275	VD4/P 12.16.40 P275	VD4 12.16.40 P275
٤. مواصفات 2000 أمبير (رمز التيار 20)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P210	VD4/P 12.20.25 P210	VD4 12.20.25 P210
31.5 كيلو أمبير	P210	VD4/P 12.20.32 P210	VD4 12.20.32 P210
40 كيلو أمبير	P275	VD4/P 12.20.40 P275	VD4 12.20.40 P275
٥. مواصفات 2500 أمبير (رمز التيار 25)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P275	VD4/P 12.25.25 P275	VD4 12.25.25 P275
31.5 كيلو أمبير	P275	VD4/P 12.25.32 P275	VD4 12.25.32 P275
40 كيلو أمبير	P275	VD4/P 12.25.40 P275	VD4 12.25.40 P275
٦. مواصفات 3150 أمبير (رمز التيار 32)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P275	VD4/P 12.32.25 P275	VD4 12.32.25 P275
31.5 كيلو أمبير	P275	VD4/P 12.32.32 P275	VD4 12.32.32 P275
40 كيلو أمبير	P275	VD4/P 12.32.40 P275	VD4 12.32.40 P275
٧. مواصفات 4000 أمبير (رمز التيار 40)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P275	VD4/P 12.40.25 P275	VD4 12.40.25 P275
31.5 كيلو أمبير	P275	VD4/P 12.40.32 P275	VD4 12.40.32 P275
40 كيلو أمبير	P275	VD4/P 12.40.40 P275	VD4 12.40.40 P275
تضم السلسلة القياسية VD4 بجهد 17.5 كيلوفولت المواصفات التالية:
١. مواصفات 630 أمبير (رمز التيار 06)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P210	VD4/P 17.06.25 P210	VD4 17.06.25 P210
31.5 كيلو أمبير	P210	VD4/P 17.06.32 P210	VD4 17.06.32 P210
٢. مواصفات 1250 أمبير (رمز التيار 12)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P150	VD4/P 17.12.25 P150	VD4 17.12.25 P150
25 كيلو أمبير	P210	VD4/P 17.12.25 P210	VD4 17.12.25 P210
31.5 كيلو أمبير	P150	VD4/P 17.12.32 P150	VD4 17.12.32 P150
31.5 كيلو أمبير	P210	VD4/P 17.12.32 P210	VD4 17.12.32 P210
40 كيلو أمبير	P150	VD4/P 17.12.40 P150	VD4 17.12.40 P150
٣. مواصفات 1600 أمبير (رمز التيار 16)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P210	VD4/P 17.16.25 P210	VD4 17.16.25 P210
31.5 كيلو أمبير	P210	VD4/P 17.16.32 P210	VD4 17.16.32 P210
40 كيلو أمبير	P210	VD4/P 17.16.40 P210	VD4 17.16.40 P210
٤. مواصفات 2000 أمبير (رمز التيار 20)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P210	VD4/P 17.20.25 P210	VD4 17.20.25 P210
31.5 كيلو أمبير	P210	VD4/P 17.20.32 P210	VD4 17.20.32 P210
40 كيلو أمبير	P275	VD4/P 17.20.40 P275	VD4 17.20.40 P275
٥. مواصفات 2500 أمبير (رمز التيار 25)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P275	VD4/P 17.25.25 P275	VD4 17.25.25 P275
31.5 كيلو أمبير	P275	VD4/P 17.25.32 P275	VD4 17.25.32 P275
40 كيلو أمبير	P275	VD4/P 17.25.40 P275	VD4 17.25.40 P275
٦. مواصفات 3150 أمبير (رمز التيار 32)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P275	VD4/P 17.32.25 P275	VD4 17.32.25 P275
31.5 كيلو أمبير	P275	VD4/P 17.32.32 P275	VD4 17.32.32 P275
40 كيلو أمبير	P275	VD4/P 17.32.40 P275	VD4 17.32.40 P275
٧. مواصفات 4000 أمبير (رمز التيار 40)
تيار القطع	المسافة بين الأطوار	نموذج العربة المتنقلة	النموذج الثابت
25 كيلو أمبير	P275	VD4/P 17.40.25 P275	VD4 17.40.25 P275
31.5 كيلو أمبير	P275	VD4/P 17.40.32 P275	VD4 17.40.32 P275
40 كيلو أمبير	P275	VD4/P 17.40.40 P275	VD4 17.40.40 P275
